در این پروژه آلتیوم که برای شما آماده کرده ایم سورس شماتیک و PCB هدر برد صنعتی LPC1788 قرار دارد. این هدر برد دارای میکروکنترلر LPC1788FBD208، درگاه Mini USB ، مبدل USB به سریال CP2102 و کانکتور ارتباطی JTAG می باشد. ما سورس کامل این هدر برد را برای استفاده مهندسان عزیز آماده کرده ایم که میتوانید آن را چاپ نمایید و در پروژه های خود از آن استفاده نمایید.

تصویر فایل شماتیک :

تصویر فایل PCB :

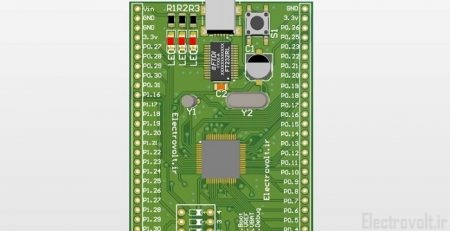

تصویر سه بعدی :

مشخصات این پروژه :

نام پروژهEV_LPC1788FBD208_Header_Board_V1
فایل SchDocدارد
فایل PcbDocدارد
فایل PrjPcbدارد
ابعاد برد 86.36mm  x  104.14mm
کتابخانه قطعاتElectroVolt_Integrated_Library

لینک دانلود اعضای VIP :

برای دیدن لینک ها باید عضو ویژه ( VIP ) باشید. برای پرداخت حق عضویت از اینجا اقدام کنید.

لینک دانلود از فروشگاه :

دانلود سورس پروژه PCB هدر برد صنعتی LPC1788
