برد توسعه FPGA Spartan 6 مدل ALINX AX309

برد توسعه FPGA Spartan 6 مدل ALINX AX309

برد توسعه زایلینکس اسپارتان 6 مبتنی بر تراشه XC6SLX9

این محصول 3 فروش در سال گذشته داشته است
ارسال سریع :

تمامی سفارش ها 3-1روز کاری بعد ارسال می شوند

اطمینان از موجودی :

در صورت خرید به تعداد بالا با تماس تلفنی از موجودی کالا اطمینان حاصل نمایید

موجودی: در انبار موجود نمی باشد دسته:



عضویت در خبرنامه محصول فقط برای اعضای وارد شده به سایت امکان پذیر است.

  • توضیحات
  • توضیحات تکمیلی
  • دیدگاه ها (0)

توضیحات

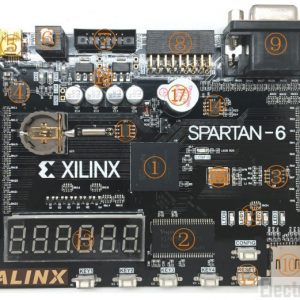

برد ALINX AX309 ، مبتنی بر FPGA شرکت Xilinx سری Spartan 6 مدل XC6SLX9-2FTG256C در پکیج BGA می باشد. به علت استفاده از پکیج BGA ، پایه های ورودی/خروجی بیشتری در زیر چیپ FPGA قرار گرفته است. همچنین در کنار این چیپ از حافظه SDRAM  با حجم 256Mbit و حافظه FLASH با حجم 64Mbit استفاده شده است که به کاربر اجازه می دهد تا از تمام ویژگی های Xilinx Spartan 6 استفاده نماید. یک محافظ شیشه ای هم برای محافظت از برد روی آن قرار دارد. یک عدد کابل USB سرعت بالا نیز در کنار برد ارائه می شود. نسل ششم FPGA های اسپارتان ، توسعه دهندگان سیستم را قادر می سازد تا از امکانات جدیدی بهره مند شوند ، و در عین حال هزینه های سیستم را به نصف کاهش می دهد. از جمله کاربردهای این برد میتوان به حوزه های سرگرمی، خودرو، نمایشگرهای صفحه تخت، پرینترهای چند منظوره، Set-top box ها ، شبکه های خانگی و نظارت تصویری اشاره کرد.


ویژگی های این محصول :

  • بهره گیری از چیپ Xilinx Spartan-6 LX9 FPGA
  • دارای حافظه SDRAM 256 Mbit
  • دارای حافظه SPI Flash 64 Mbit
  • دارای چیپ مبدل CP2102 USB Serial Chip
  • دارای رابط JTAG Download / Debug Interface
  • دارای Camera Interface با پشتیبانی از ماژول 5 مگاپیکسل OV5640
  • دارای DB15F Connector for VGA Interface (65536 Colors)
  • دارای uSD Card Inerface
  • دارای Realtime Clock DS1302 و سوکت باتری CR1220
  • دارای چهار User Push Buttons و یک Reset Button
  • دارای نمایشگر سون سگمنت 6Digit
  • دارای EEPROM 24LC04
  • دارای چهار User LEDs
  • دارای اسیلاتور 50Mhz
  • دارای بازر Buzzer
  • دارای رگولاتورهای 3.3 ولت و 1.2 ولت
  • دارای دو پین هدر 40 تایی برای ورودی/خروجی
  • دارای کابل Micro USB با سرعت بالا

بلوک دیاگرام این برد :


در هنگام خرید به موارد زیر توجه نمایید :

  • این محصول فاقد پروگرامر می باشد.
  • با خرید پروگرامر USB مدل DLC9LP میتوانید از امکان پروگرام و دیباگ این برد بهره مند شوید.
0

توضیحات تکمیلی

وزن400 g
ابعاد20 x 10 x 5 cm
